阀门锁的作用以及正确的应用方法｜工业 LOTO 上锁挂牌规范全解

  在工业安全生产体系中，LOTO（Lockout-Tagout，上锁挂牌）是阻断危险能量、守护作业人员生命安全的核心制度，除了电气回路的断路器、插头等能量源，流体介质（水、油、气体、化工原料、蒸汽等）传输的核心控制部件 —— 阀门，同样是高危能量源隔离的关键节点。据国内工业安全事故统计，近三成设备检修、管道维护事故，源于阀门误开启、介质意外流通，而规范使用阀门锁、落实 LOTO 上锁挂牌流程，是杜绝此类事故的最有效手段。

    本文聚焦工业场景阀门锁的核心作用、工业阀门分类、按阀门手柄类型匹配专属LOTO锁具、标准 LOTO 上锁操作流程，以及工业场景高频 FAQ 问答，全方位为工业安全管理人员、设备运维人员、电气检修人员提供专业、合规、可落地的阀门锁应用指南，助力企业筑牢危险能量隔离防线。

一、工业常用阀门种类（LOTO 能量隔离核心对象）

  工业阀门是控制流体介质通断、流量、压力的核心部件，遍布石油化工、电力、冶金、制药、食品加工、市政水务、船舶、矿山等众多领域，不同类型阀门的结构、操控方式、应用场景差异较大，对应的 LOTO 上锁需求与锁具选型也各不相同。工业场景中需执行上锁挂牌的常用阀门，主要分为以下几类：

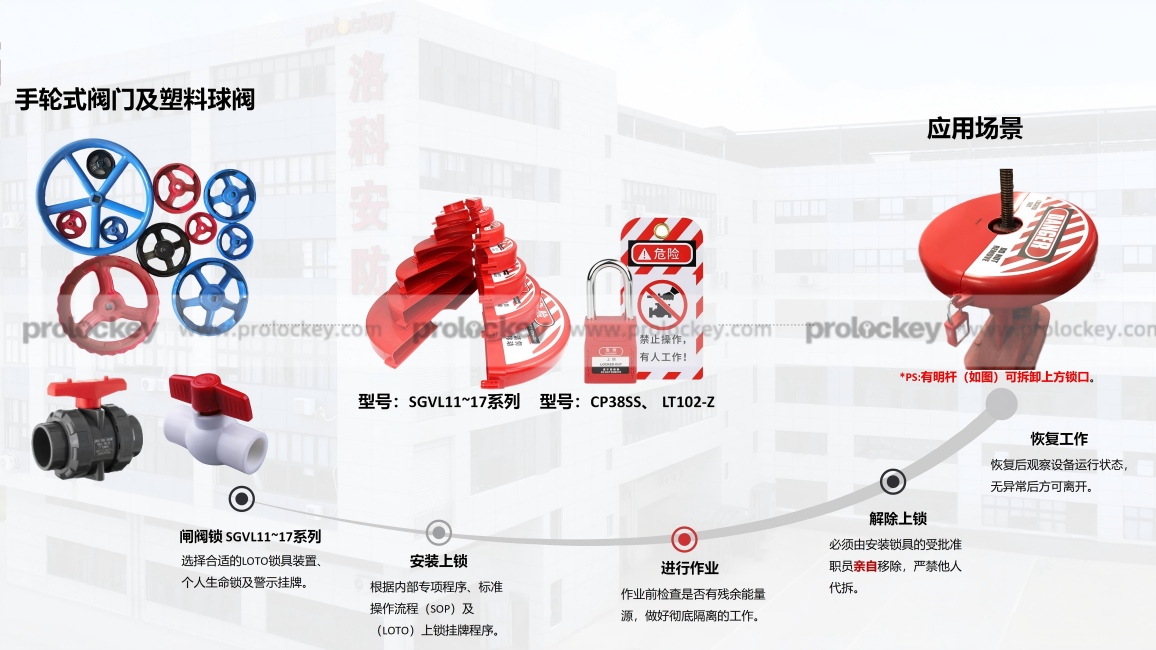

1.闸阀、截止阀锁具选择

  ①应用场景：闸阀是工业管道最常用的截断型阀门，依靠闸板升降控制介质通断，密封性能好、流体阻力小，多用于清水、污水、油品、蒸汽等介质的主干管道输送，常见于厂区总管道、设备主进料口，手柄多为手轮式，是 LOTO 作业中重点隔离的阀门。

  ②手轮式手柄特征：圆形手轮，直径尺寸广泛，依靠旋转操控阀门启闭，常见于大型管道、高压介质、主干回路阀门。

  ③推荐锁具：AGVL01、SGVL11~17标准闸阀锁（可定制透明款来观察阀门动态）；UVL05万用阀门锁,如下：

    ⑴.型号：AGVL01 - 适用于手轮直径25mm-165mm；

    ⑵.型号：SGVL01/SGVL11 - 适用于25mm-64mm直径的手轮；

    ⑶.型号：SGVL02/SGVL12 - 适用于64mm-127mm直径的手轮；

    ⑷.型号：SGVL03/SGVL13 - 适用于127mm-165mm直径的手轮；

    ⑸.型号：SGVL04/SGVL14 - 适用于165mm-254mm直径的手轮；

    ⑹.型号：SGVL05/SGVL15 - 适用于254mm-330mm直径的手轮；

    ⑺.型号：SGVL16 - 适用于330mm-450mm直径的手轮；

    ⑻.型号：SGVL17 - 适用于450mm-635mm直径的手轮；

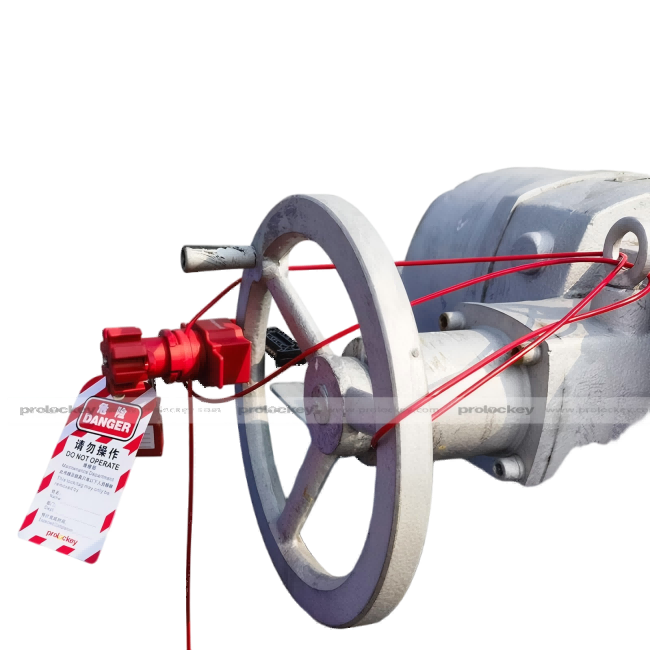

    ⑼.型号：UVL03 - 三个尺寸可满足钳口范围15mm~45mm, 搭配缆绳使用——适用于大多数闸阀阀门；

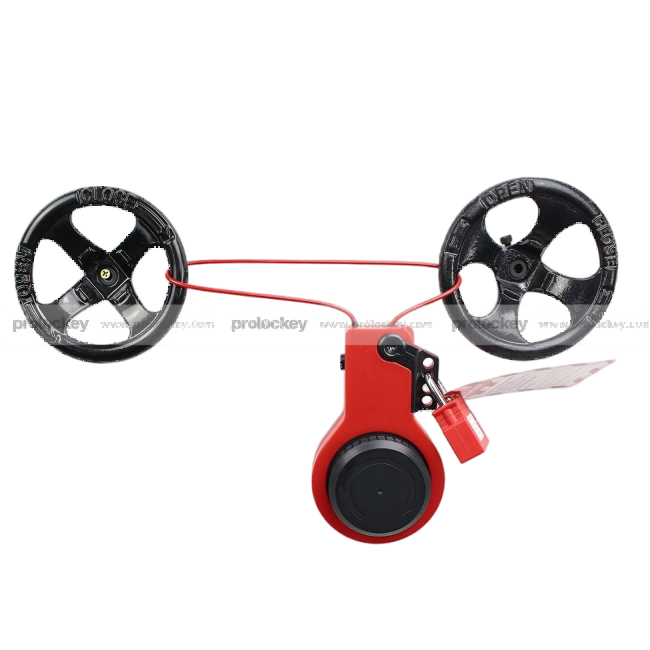

    ⑽.根据现场实际情况也可以选择工业安全缆绳锁，对相邻的多个阀门进行同时锁定。

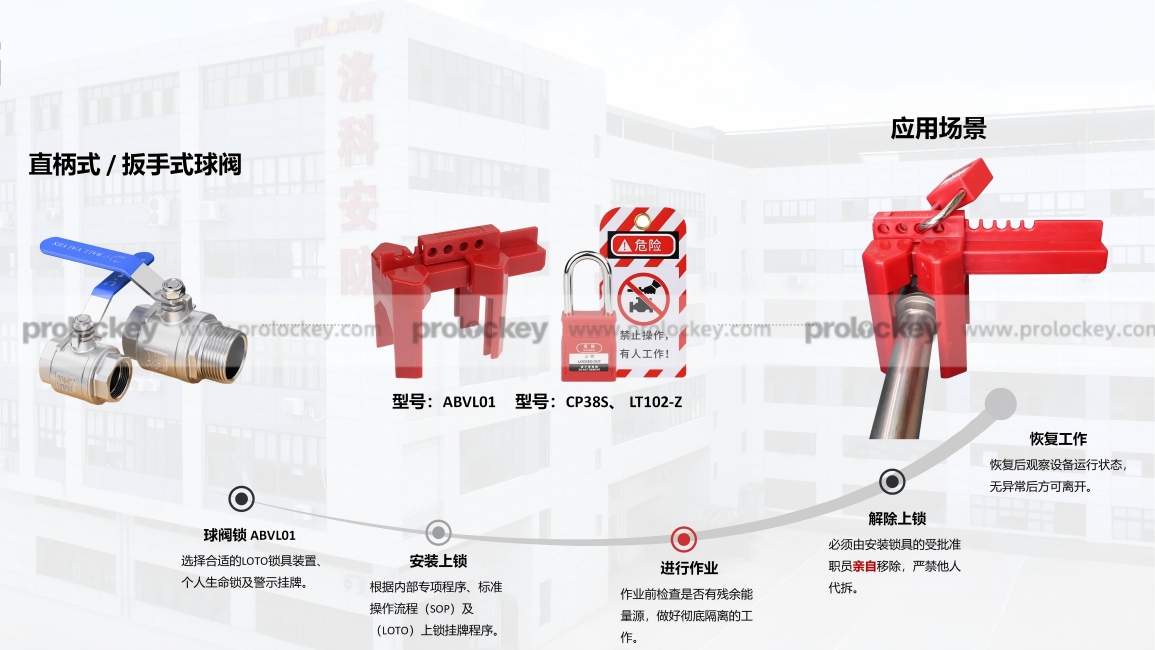

2.球阀锁具选择

  ①应用场景：球阀启闭速度快，依靠球体旋转实现通断，操作便捷、适用范围广，可适配水、气体、化工腐蚀性介质、高压流体等场景，结构紧凑，手柄多为直柄式 / 扳手式，广泛用于设备分支管道、小型流体回路、气动 / 液压控制回路，是工业场景最常见的需上锁阀门类型。

  ②直柄式 / 扳手式手柄特征：短直手柄，旋转即可启闭，体积小巧，常见于设备分支管道、小型流体回路、气动液压系统，法兰球阀多为此类手柄。

  ③推荐锁具：

    ⑴.型号：ABVL01 - 适用于DN8-DN50球阀手柄；

    ⑵.型号：ABVL01M - 适用于DN8-DN80球阀手柄；

    ⑶.型号：ABVL02/ABVL05 - 适用于DN50-DN200球阀手柄；

    ⑷.型号：ABVL03/ABVL03F - 适用于DN8-DN50球阀手柄；

    ⑸.型号：ABVL04/ABVL04F - 适用于DN50-DN70球阀手柄；

    ⑺.型号：SBVL01 - 适用于DN8-DN50球阀手柄；

    ⑻.型号：SBVL02/SBVL02-2 - 适用于DN50-DN200球阀手柄；

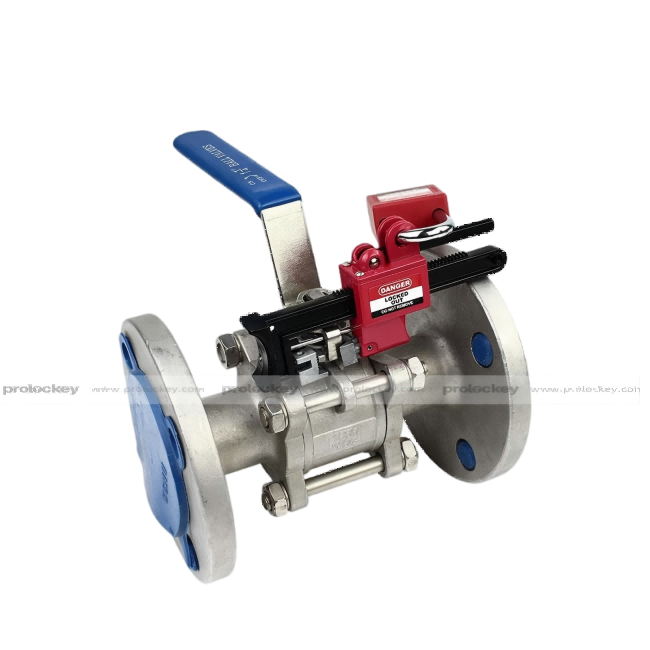

    ⑼.型号：UBVL01 - 适用于手柄前端有“鼻钩”设计的球阀手柄；

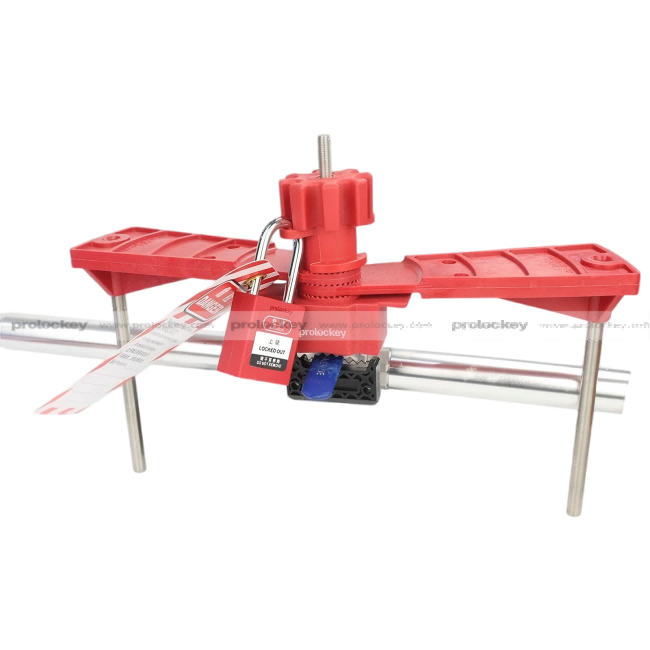

    ⑽.型号：UVL01/UVL02/UVL05 - 三个尺寸可满足钳口范围15mm~45mm,适用于特殊场景的球阀手柄；

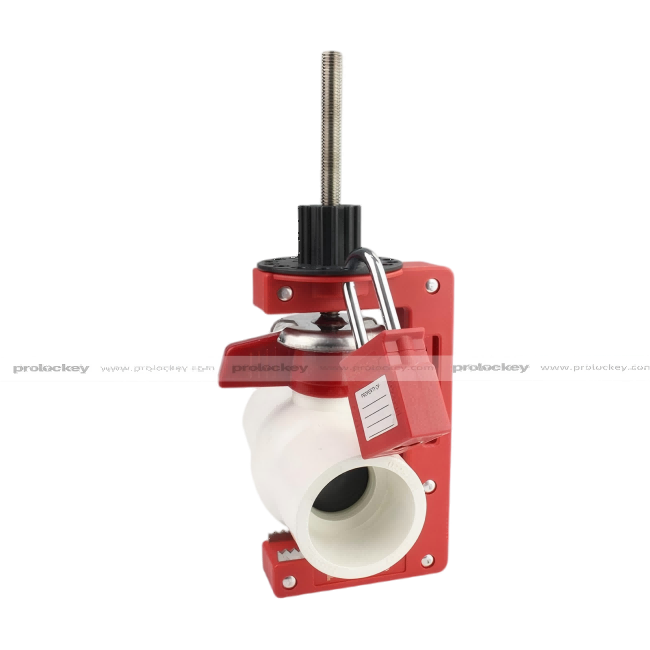

    ⑾.型号：BVL41-2 - 适用于T型球阀、塑料球阀手柄的阀门。

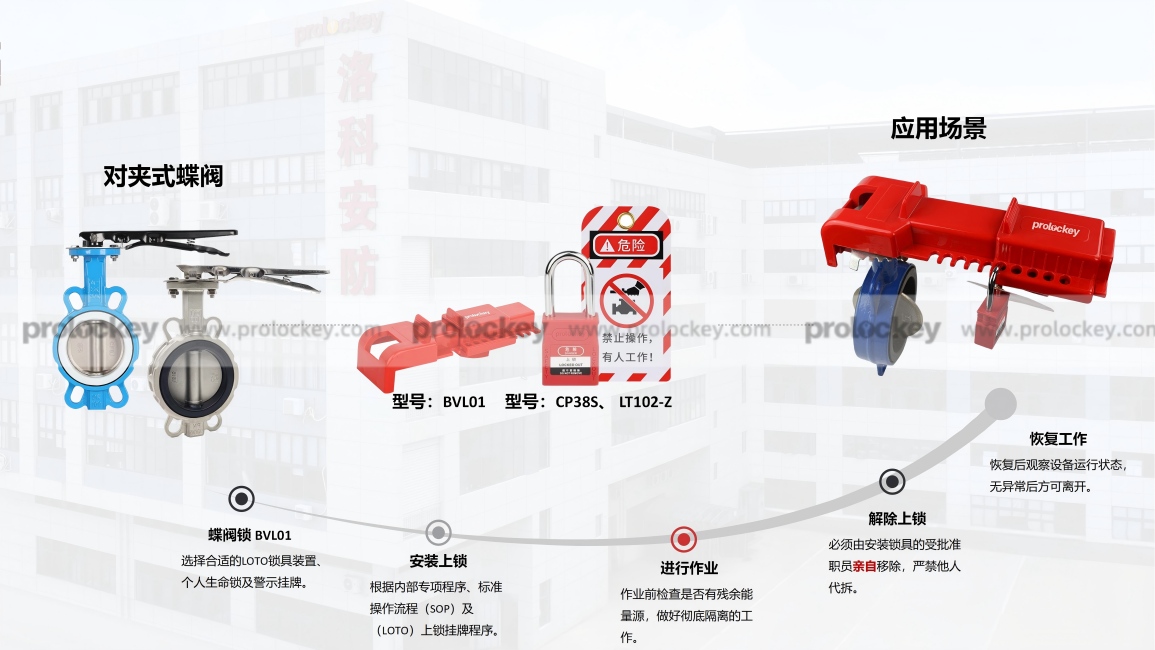

3.蝶阀锁具选择

  ①应用场景：蝶阀最常见的就是对夹式蝶阀，它是工业管路中应用最广泛的截断 / 调节类阀门之一，核心结构由阀体、阀板、阀杆、密封座、手柄驱动机构组成，流道阻力小、启闭迅速，密封性能可靠，可满足常规压力工况的截断与流量调节需求；适配场景覆盖多行业，广泛用于自来水、污水、暖通循环水系统，化工、制药、食品、电力、冶金、矿山等行业。

  ②手柄特征：采用对夹式设计，通过螺栓直接夹紧在两片管道法兰之间完成安装，结构紧凑、重量轻、安装空间需求小。阀门通过旋转手柄即可实现全开 / 全关。

  ③推荐锁具：

    ⑴.型号：BVL01 - 适用于手柄宽度8mm-45mm的蝶阀手柄；

    ⑵.型号：BVL11 - 可调角度:15°~36°，和CB01-4缆绳锁配套使用；

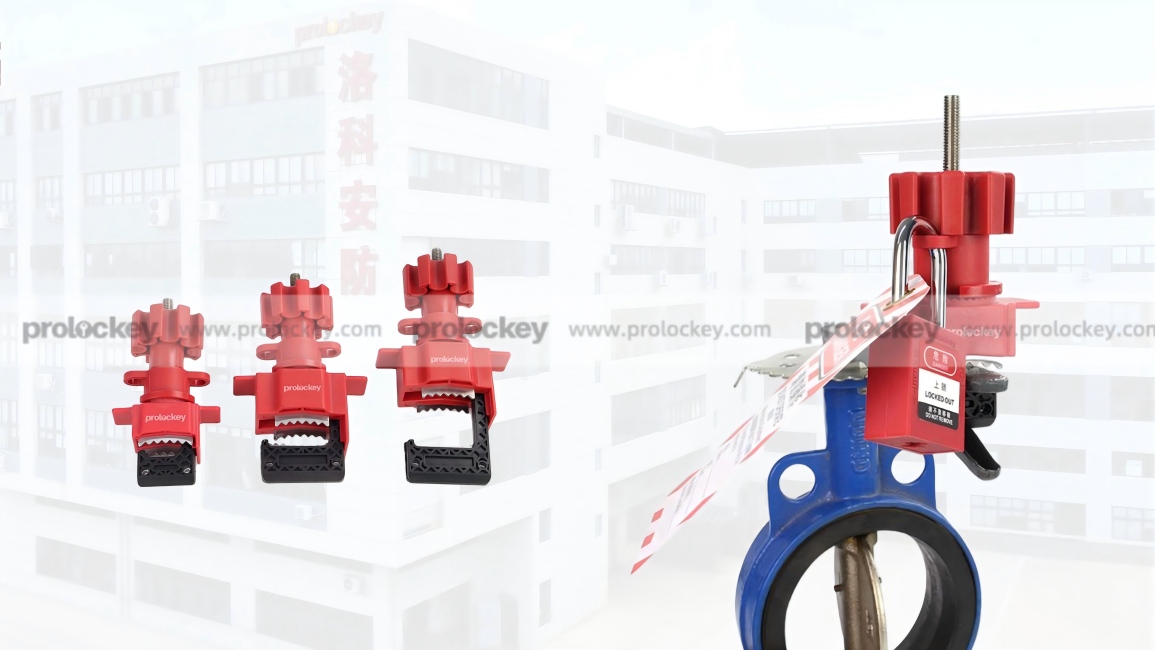

    ⑶.型号：UVL04 - 三个尺寸可满足钳口范围15mm~45mm,适用于多数蝶阀；

    ⑷.型号：BVL41-1 - 钳口最大范围120mm。

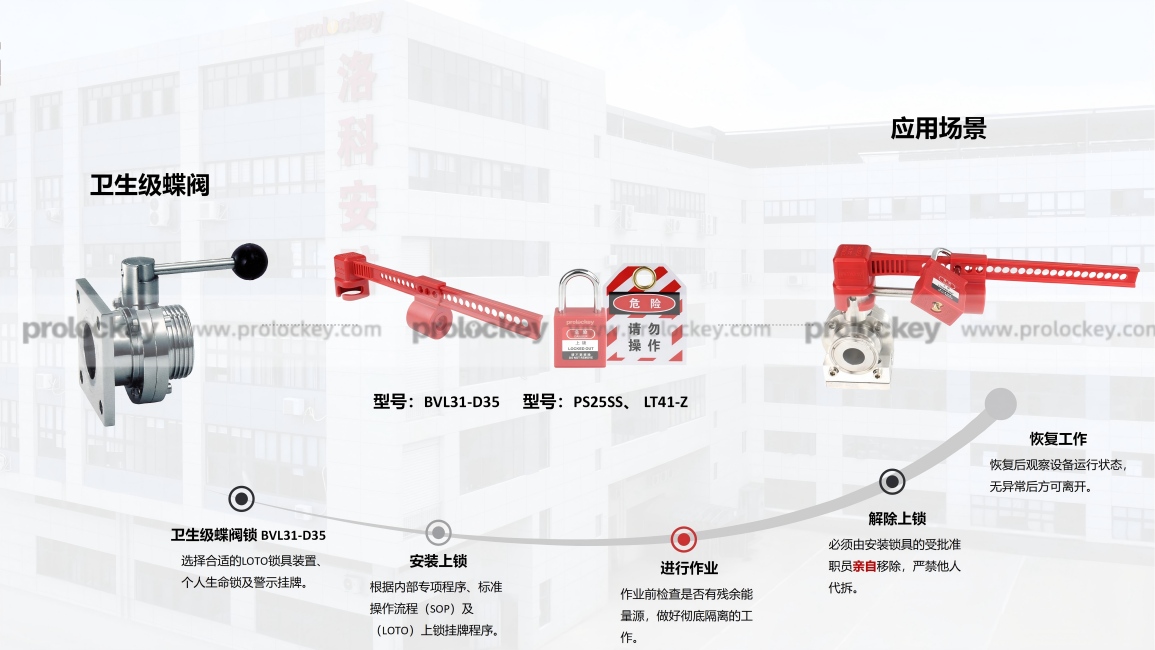

4.卫生级蝶阀锁具选择

  ①应用场景：卫生级蝶阀是食品、医药、生物等洁净工况的核心流体控制阀门，通常采用不锈钢阀体、阀板、阀杆、食品级密封座、手动操作机构组成，采用卡箍式快装连接结构，无需法兰，通过卡箍快速对接管道，安装拆卸便捷；高洁净度流体工况设计，核心应用于食品饮料、制药生物、日化美妆、水处理等行业。

  ②手柄特征： 旋转即可完成阀门全开 / 全关，手柄位置可直观判断启闭状态，无需额外工具，人工操作效率高，适配频繁启闭的洁净工况。

  ③推荐锁具：

    ⑴.型号：BVL31 - 适用于手柄杆长79mm以内的卫生级蝶阀手柄；

    ⑵.型号：BVL51-D35 - 适用于阀头直径35mm的卫生级蝶阀手柄。

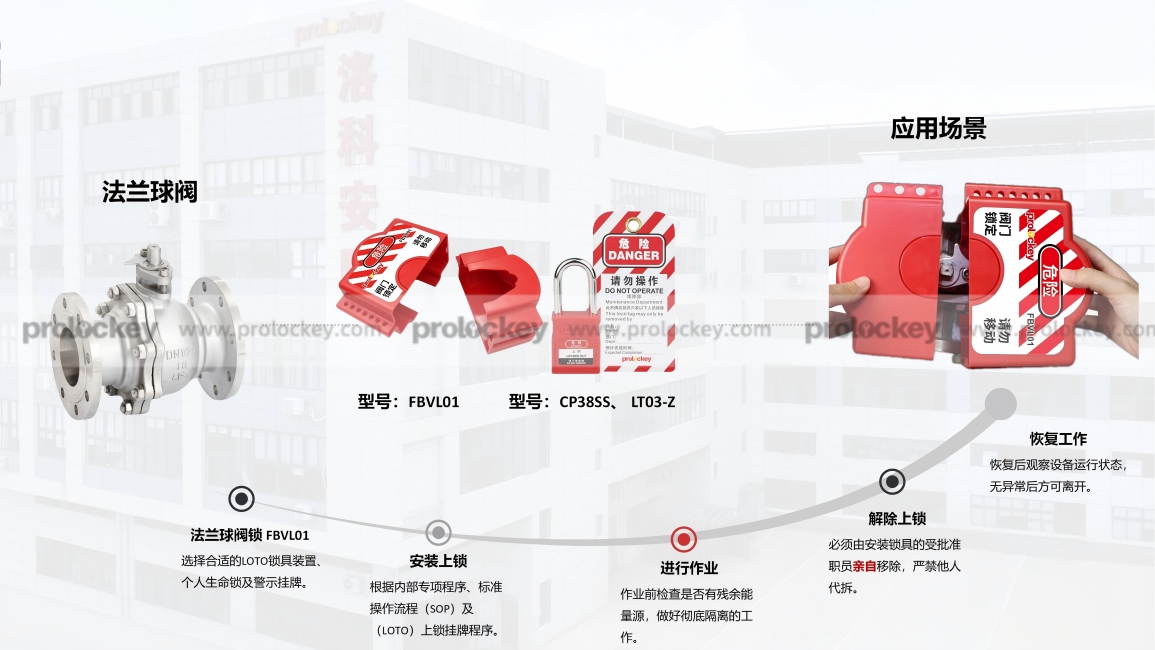

5. 法兰球阀锁具选择

  ①应用场景：法兰球阀是球阀的经典衍生类型，采用法兰连接结构，阀体为不锈钢等耐腐蚀材质，密封性能优异、承压能力强，依靠球体旋转实现快速启闭，广泛用于石油化工、食品制药、给排水等行业的中高压管道，尤其适合需要频繁启闭、介质腐蚀性较强的场景，如化工原料输送管道、食品生产线流体回路、厂区消防水管道等，是工业法兰管道系统的核心控制阀门。

  ②推荐锁具：

    ⑴.型号：FBVL01 - 适用于6.35mm(1/4英寸)至140mm(5英寸)法兰球阀

    ⑵.型号：UBVL21 - 适用尺寸从10毫米至102毫米的法兰球阀(可同时收纳手柄)

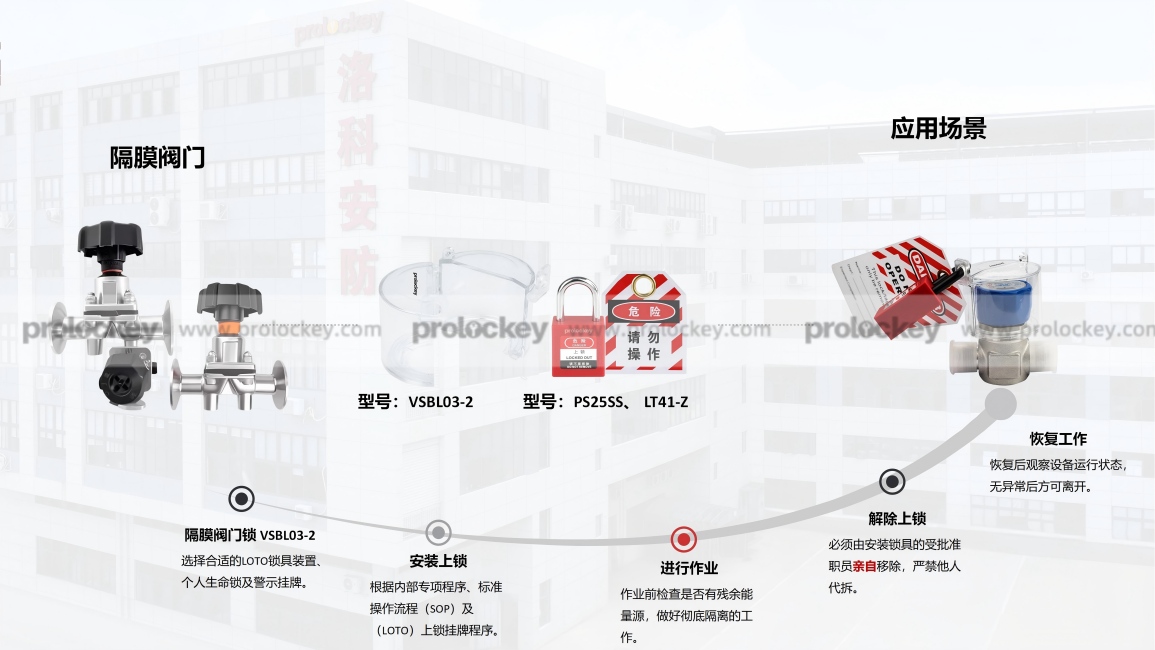

6.隔膜阀门锁具选择

  ①应用场景：隔膜阀（也称调压阀、仪表阀），属于微型 / 精密阀门的一种，采用隔膜密封结构，依靠顶部旋钮式手柄操控，可精准调节介质流量与压力，密封无泄漏、耐腐蚀性强，多用于高纯气体、腐蚀性介质、精密仪器管路。广泛应用于实验室仪器、半导体生产、化工高纯介质输送、气动液压控制回路、仪表取样管道等对密封精度、流量控制要求极高的场景，是精密设备、特种工况的核心控制部件。

  ②手柄特征：小型手柄、旋钮式阀门，体积极小，多用于精密设备、气动液压控制回路、仪表取样管道，隔膜阀 / 精密调压阀多为此类结构。

  ③推荐锁具：

    ⑴.型号：VSBL03-2 - 可上锁直径: 32mm, 46mm；

    ⑵.型号：VSBL03-3 - 可上锁直径: 24.5mm；

    ⑶.型号：VSBL04 -  72mm(内直径)×62mm(高)；

    ⑷.型号：SBL04-S - 72mm(内直径)×41mm(高)；

    ⑸.型号：VSBL11 - 底部尺寸: 31.9mm×31.9mm（正方形）×33mm(高)；

    ⑹.型号：VSBL12 - 底部尺寸: 40mm×40mm（正方形）×53mm(高)；

    ⑺.型号：VSBL21-2 - 可上锁直径: 32mm, 46mm；

    ⑻.型号：VSBL21-3 - 可上锁直径: 24.5mm；

7.补充：两类特殊工业锁具介绍（法兰盲板锁、入孔停摆袋）

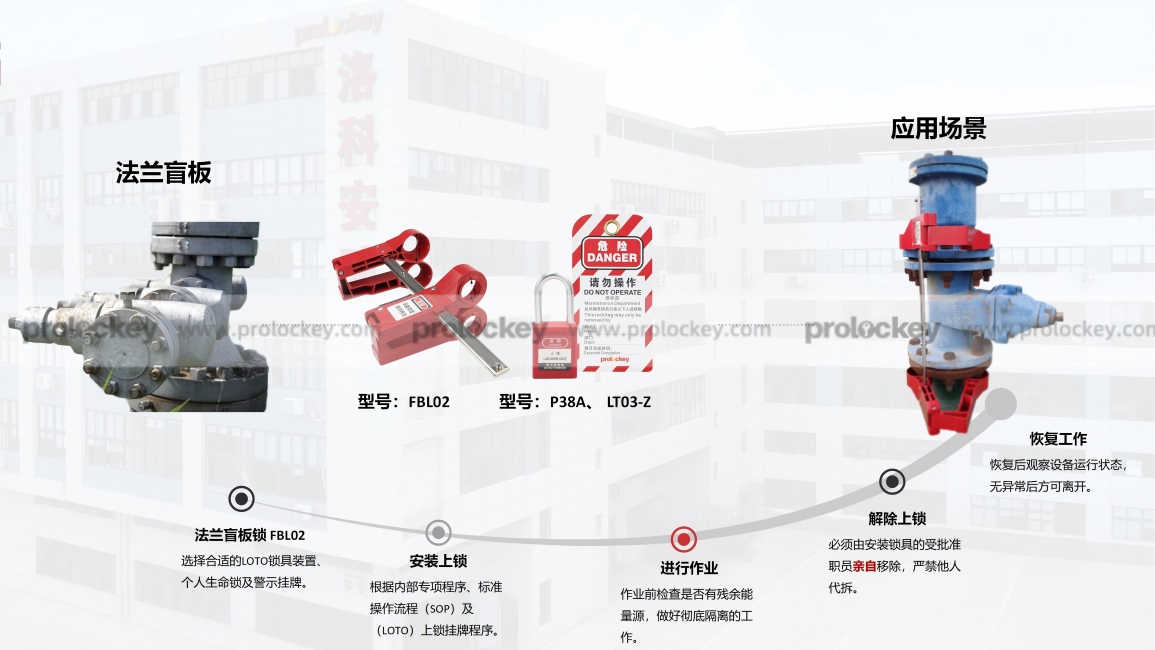

  a.法兰盲板锁

  ①应用场景：适用于石油化工、电力、冶金等行业的法兰管道检修、管道改造、盲板抽堵作业，可适配不同规格的法兰阀门与管道，支持多人同时上锁，满足 LOTO 能量隔离要求，杜绝盲板误拆除引发的介质泄漏事故。

  ②产品介绍：法兰盲板锁是专为法兰管道、法兰阀门设计的专用隔离锁具，采用铝合金等高强度材质制成，通过金属杆与锁体结构，将法兰盲板与管道法兰牢牢锁定，隐藏法兰螺母，防止误拆卸、误开启。

  ③尺寸介绍：

    ⑴.型号：BFL01 - 适用于 3/4in 至 1-1/8in (19mm - 28.7mm) 的螺母直径，适用于手轮尺寸0.5“-3”（12.7-76.2mm）的法兰阀门；

    ⑵.型号：BFL02 - 适用于1-5/16in 至 1-7/8in (33.3mm - 47.8mm)的螺母直径，适用于手轮尺寸3“-14”（76.2-355.6mm）的法兰阀门；

    ⑶.型号：BFL03 -  适用于2in 至 2-3/4in (52.3mm - 69.9mm)的螺母直径，适用于手轮尺寸14“-48”（355.6-1219.2mm）的法兰阀门；

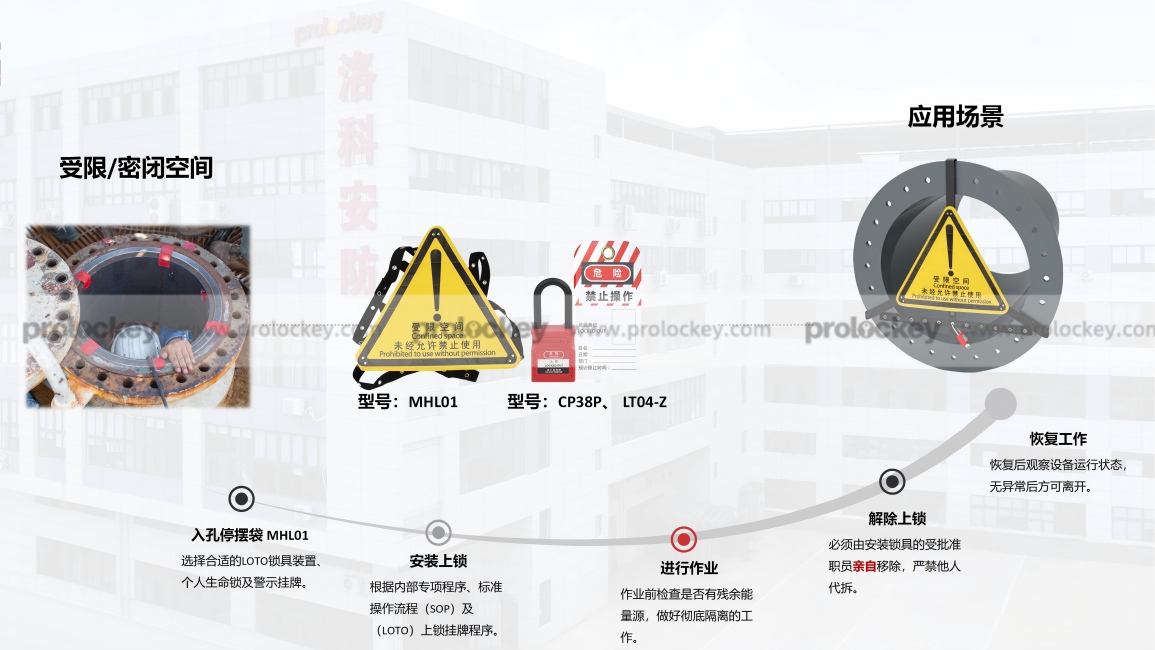

  b. 入孔停摆袋（MHL01）

  ①应用场景：适用于受限空间作业，警示现场人员 “受限空间、未经允许禁止使用”，落实受限空间作业安全要求。

  ②产品介绍：入孔停摆袋是专为受限空间（有限空间）作业设计的专用隔离警示装置，采用耐磨聚酯布料制成，搭配电缆锁具，可将人孔 / 检修口牢牢锁定，同时附带醒目警示标识。

二、工业阀门锁的核心作用（LOTO 上锁挂牌强制规范要求）

  阀门锁属于工业 LOTO 上锁挂牌专用安全锁具，完全针对工业阀门手柄、手轮、涡轮结构设计，实现物理强制锁定，核心作用严格贴合 OSHA 国际 LOTO 规范及国内工业安全管理要求，适配石油化工、电力、冶金、制药、水务、矿山等全行业工业场景，具体核心作用分为以下四点：

  1.物理强制隔离，杜绝误操作风险

  阀门锁通过专用结构，将阀门手柄、手轮、阀杆牢牢固定在关闭（或开启）位置，彻底阻断流体介质流通，从物理层面防止无关人员误开启、误关闭、误旋转，避免介质泄漏、高压喷射、管道憋压、设备损坏等安全事故，这是 LOTO 能量隔离的核心要求。

  2.可视化警示，明确作业状态

  阀门锁需搭配标准 LOTO 警示挂牌使用，挂牌清晰标注 “正在检修、禁止操作”“上锁人、联系方式、作业时间” 等信息，形成可视化警示，让现场所有人员快速识别阀门处于隔离状态，弥补单纯口头提醒、纸质标识易脱落、易忽视的漏洞，落实 LOTO“上锁 + 挂牌” 双重防护。

  3.落实责任到人，规范安全管理

  遵循 LOTO“谁上锁、谁解锁” 核心原则，阀门锁采用一人一锁一钥匙管理模式，钥匙由上锁人专属保管，不可转借、不可复制，明确作业责任人，实现检修全程可追溯，避免多人操作、责任不清的安全漏洞，同时满足企业安全管理合规、事故溯源的要求。

  4.适配恶劣工况，耐用且合规

  工业阀门多处于潮湿、粉尘、油污、腐蚀、高低温、户外暴晒等恶劣环境，专用阀门锁采用高强度材质，具备抗冲击、耐腐蚀、耐高低温、绝缘防触电、防火花等特性，适配各类工业场景，同时符合国家工业安全锁具标准及 OSHA、LOTO 国际规范，满足企业内外审合规需求。

三、阀门锁正确应用方法（标准 LOTO 上锁挂牌流程）

  阀门锁的使用必须严格遵循 LOTO 标准流程，严禁随意上锁、违规解锁，全程做到 “先隔离、再上锁、后作业、完解锁”，具体步骤如下：

  第一步：前期准备，确认隔离范围

    ①明确检修作业内容，确定需隔离的阀门，排查上下游关联管道、介质类型、压力参数，制定专属 LOTO 隔离方案；

    ②根据阀门手柄类型，选择适配的阀门锁、个人安全挂锁、标准 LOTO 警示挂牌，多人作业准备搭扣锁、集体锁箱；

    ③通知现场相关人员，告知阀门即将隔离，避免交叉作业风险。

  第二步：关闭阀门，切断介质流通

  将阀门平稳旋转至完全关闭位置，确认介质彻底阻断，高压、高危介质阀门需进行泄压、排空、清洗处理，消除残余危险能量，严禁带压上锁、带介质作业。

  第三步：安装阀门锁，物理锁定

   ①将对应型号的阀门锁卡合在阀门手柄、手轮或阀杆部位，调整卡扣至完全贴合，确保阀门无法旋转、启闭；

   ②扣上个人安全挂锁，锁闭阀门锁，钥匙由上锁人自行保管，多人作业时使用搭扣锁，每位作业人员单独上锁。

  第四步：悬挂警示挂牌，双重防护

   在阀门锁挂锁孔处，悬挂 LOTO 专用警示挂牌，完整填写上锁人姓名、作业内容、作业时间、联系方式，挂牌正面标注 “禁止操作、正在检修” 醒目警示语，确保现场人员清晰可见。

  第五步：能量验证，确认安全

   通过压力表、流量表、现场检测等方式，确认阀门完全关闭、介质无流通、管道无压力、无残余能量，做好 LOTO 隔离验证记录，确认无误后再开展检修作业。

  第六步：作业监护，规范施工

   作业期间设置专职监护人，全程监控阀门锁及挂牌状态，严禁无关人员触碰、拆卸锁具，发现锁具松动、脱落，立即停止作业，重新落实上锁隔离。

  第七步：作业完成，规范解锁

   ①检修作业全部完成后，清理现场，检查管道、设备无异常，确认具备恢复运行条件；

   ②由上锁人亲自拆除安全挂锁、阀门锁及警示挂牌，严禁他人代拆、违规解锁；多人作业需所有人员拆除自身锁具后，统一解锁；

   ③缓慢开启阀门，试运行设备，观察介质流通、压力状态，无异常后恢复正常运行，做好 LOTO 作业记录归档。

四、工业场景高频 FAQ

💡 结合工业安全人员最关心的阀门锁 LOTO 相关问题，结合实操经验专业解答，解决日常应用痛点：

问Q1：所有工业阀门都需要上锁挂牌吗？哪些场景必须上锁？

答A1：并非所有阀门日常都需上锁，但设备检修、管道维护、故障维修、改造施工、停机保养、高压高危介质操作等场景，必须对控制阀门执行 LOTO 上锁挂牌。尤其是石油化工、蒸汽、高压气体、有毒有害介质阀门，属于强制上锁范畴，日常备用、长期闲置阀门也建议上锁，防止误操作。

问Q2：普通挂锁可以代替专用阀门锁吗？

答A2：绝对不可以。普通挂锁仅能起到象征性锁定，无法满足 LOTO 物理强制隔离要求；且普通挂锁材质不适应工业恶劣环境，易生锈、损坏，同时不符合工业安全锁具合规标准，必须使用专用阀门锁。

问Q3：多人共同检修，阀门锁该如何规范使用？

答A3：多人作业采用LOTO 集体锁箱模式：先用专用阀门锁锁定阀门，将阀门锁钥匙放入集体锁箱，每位作业人员用个人安全挂锁锁住锁箱，所有人完成作业后，各自拆除个人锁具，最后由负责人打开集体锁箱，取出钥匙拆除阀门锁，确保全员安全后再恢复运行。

问Q4：阀门锁无法正常解锁，该怎么处理？

答A4：严禁暴力拆卸、强行撬动，避免损坏阀门及锁具。

第一步联系上锁人，用原配钥匙尝试解锁；

第二步若锁芯卡顿，可涂抹专用绝缘润滑剂，轻柔操作；

第三步仍无法解锁，通知安全管理人员，由专业人员在确认介质完全隔离、无危险后，用专用工具合规拆卸，事后更换新锁具并做好记录。

问Q5：阀门锁可以锁定开启状态的阀门吗？

答A5：可以。部分特殊作业（如管道排空、持续通气、试压作业）需将阀门固定在开启状态，防止误关闭，可选用可双向锁定的阀门锁，将阀门固定在指定开启角度，同样需悬挂警示挂牌，标注 “禁止关闭、作业专用”，符合 LOTO 特殊场景隔离规范。

五、结语

  阀门锁是工业流体能量隔离的核心 LOTO 锁具，小小一把锁，守护的是一线作业人员的生命安全，更是企业安全生产的底线。正确选型、规范使用阀门锁，严格落实 LOTO 上锁挂牌流程，既能有效杜绝阀门误操作引发的安全事故，又能满足企业安全合规、内外审要求。

  工业阀门作为流体能量核心控制部件，其 LOTO 上锁挂牌工作是企业安全生产的底线环节，而专用阀门锁、法兰盲板锁、入孔停摆袋等专用装置，则是阻断危险、规避事故的核心防护工具。唯有将 LOTO 上锁挂牌作为强制性流程，落实到每一次作业、每一个环节，做到制度合规、流程规范、设施齐全、监管到位、全程留痕，才能真正守住安全生产红线，保障企业稳定生产、人员安全作业。
