电气安全必修课：断路器在 LOTO 上锁挂牌中的核心作用与选型指南

  在工业生产现场，电气设备检修、配电系统维护的安全防护是企业安全生产的核心环节，而 LOTO（Lockout/Tagout）上锁挂牌制度，正是阻断电气危险能量、防止断路器误合闸、保护作业人员人身安全的 “关键防线”。据数据显示，电气检修事故中，超半数与 LOTO 流程缺失或执行不到位有关，其中因断路器误操作引发的触电、设备短路甚至火灾事故占比居高不下。

  断路器锁作为 LOTO 电气能量源隔离的核心上锁装置，与不同类型断路器的规范选型、正确应用直接相关，是工业安全领域、电气作业人员必须悉知的关键内容。本文将从 LOTO 专业视角，详细解析不同类型的断路器介绍及上锁方案，并解答行业常见疑问，助力企业规范执行 LOTO 制度，筑牢工业电气安全防线。

  以下我根据不同类型的断路器，从 LOTO 专业视角对其进行解析、介绍及上锁方案。

一、小型断路器

  小型断路器是工业配电系统中最基础的保护电器，主要用于线路过载、短路保护，具备体积小、分断能力适中、操作便捷的特点，是工业车间、配电箱、小型设备的核心配电部件。在 LOTO 作业中，小型断路器作为前端电气能量隔离的关键节点，若未规范上锁，极易因人员误合闸导致下游检修设备突然通电，引发触电、设备损坏等安全事故，因此必须通过专用锁具实现物理锁定，落实 LOTO 能量隔离要求。

*PS常见的小型断路器品牌：

⑴.国内：正泰电器（CHINT）、德力西电气（DELIXI）、人民电器（PEOPLE）、天正电气（TENGEN）、良信电器（Nader）等

⑵.国外：施耐德电气（Schneider Electric）、ABB、西门子（Siemens）、伊顿（Eaton）、罗格朗（Legrand）等

a.应用场景

    ⑴.工业车间小型配电箱、设备控制箱内的线路保护与能量隔离；

    ⑵.办公区域、工业辅助设施的低压配电系统检修；

    ⑶.自动化生产线小型分支电路、精密仪器供电回路的维护作业。

b.锁具推荐

①.单级小型断路器锁具推荐卡针式的微型断路器锁如下图：

    ⑴.型号：POT-适用于大部分手柄处开口11毫米或更小的微型断路器;

    ⑵.型号：POWT-适用于大部分手柄处开口11毫米至13毫米微型断路器;

    ⑶.型号：CBL81-适用于正泰、德力西、ABB、施耐德等小型断路器；

    ⑷.型号：CBL101-适用于大部分手柄处孔距11毫米以下的微型断路器；

    ⑸.型号：CBL01S-最大可钳厚度为7.5mm, 通过螺丝刀实现上锁；

    ⑹.型号：CBL51-最大可钳尺寸为6.7mm.

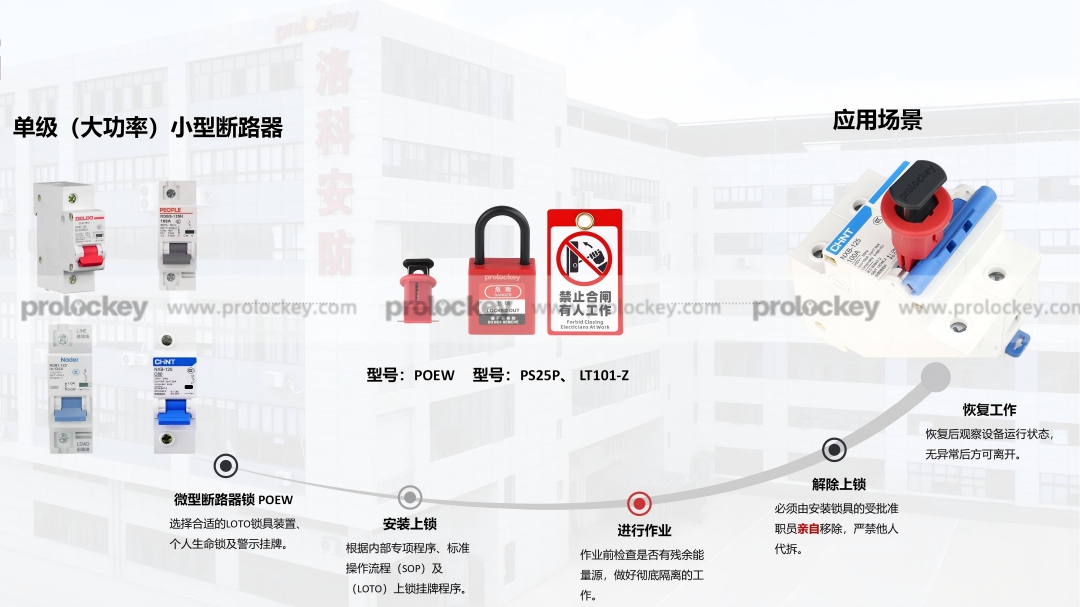

②.大功率小型断路器锁推荐如下图：

    ⑴.型号：POW-针脚向外,适用于孔间距≤17mm的小型断路器;

    ⑵.型号：POEW-针脚向外,适用于孔间距≤20mm的小型断路器.

③.多级小型断路器推荐使用卡扣式小型断路器锁如下图：

    ⑴.型号：CBL16-适用于市面上大多数小型断路器.

    ⑵.型号：CBL01-2适用于大部分手柄处开口11毫米或更小的微型断路器;

    ⑶.型号：CBL02-2-适用于大部分手柄处开口11毫米至13毫米微型断路器;

④.指定专用型的断路器锁具介绍如下：

    ⑴.型号：CBL91-专用于施耐德IC65或IC65N系列单极或多极微型断路器.

二、塑壳断路器

  塑壳断路器具备过载、短路、欠压保护功能，分断能力强、额定电流范围大，外壳采用塑料绝缘材质，能有效防止电弧外露，是工业中配电系统的核心部件，广泛应用于大功率设备、车间总配电、配电干线的保护与控制。塑壳断路器作为工业现场重要的电气能量隔离点，连接着大功率设备的动力源，误合闸将引发巨大的电气能量释放，造成严重的人身伤害和设备损毁，因此在 LOTO 作业中，需通过专用重型锁具实现牢固锁定，配合多重防护确保能量隔离有效。

a.应用场景

    ⑴.工业车间总配电箱、大功率设备（如空压机、注塑机）主电源开关的能量隔离；

    ⑵.冶金、化工等行业中配电干线、分支配电系统的检修维护；

    ⑶.港口、矿山等户外工业场景的配电设备保护与 LOTO 作业。

b.锁具推荐

    ⑴.型号：GCBL01-适用于大部分塑壳断路器。

    ⑵.型号(小号)：CBL42-可通用锁定大部分小、中型塑壳断路器;

    ⑶.型号(中号)：CBL42M-可通用锁定大部分中型塑壳断路器；

    ⑷.型号(大号)：CBL43-可通用锁定大部分大型塑壳断路器；

    ⑸.型号：CBL05-2-适用大型塑壳断路器，最大可钳厚度为20.7mm；

    ⑹.型号：CBL201-适用大型塑壳断路器；

    ⑺.型号(专用款)：CBL71-适用于施耐德NSX-N及EZD400-630A系列塑壳断路器。

三、框架断路器

  框架断路器又称万能式断路器，具备额定电流大、分断能力超强、保护功能完善的特点，可实现电动、手动双重操作，主要用于工业企业配电系统的总开关，是整个工业配电网络的核心控制与保护部件。框架断路器控制着整个车间或厂区的电气能量源，其 LOTO 上锁挂牌作业是工业电气安全的重中之重，若误操作将导致大面积停电、设备群毁甚至重大人身安全事故，因此必须严格遵循 LOTO 全流程规范，采用专用高强度锁具实现多重物理隔离，落实 “谁上锁、谁解锁” 的核心原则。

a.应用场景

    ⑴.工业厂区、大型工业园区的总配电房主开关能量隔离；

    ⑵.冶金、电力、化工等大型工业企业的配电系统检修；

    ⑶.大型自动化生产线、智能工厂的总配电控制开关 LOTO 作业。

b.锁具推荐

    框架断路器鉴于面板的开关种类繁多，更适合使用电气开关类LOTO锁具。

四、电机保护器

  电机保护器（全称电机综合保护器，也常称马达保护器），是专为三相异步电机、伺服电机、变频电机等各类工业电机设计的专用保护装置，属于电机控制回路的核心安全部件，区别于普通配电断路器，它聚焦电机运行全周期保护，集成过载、缺相、堵转、过压、欠压、过热、漏电、相序错误等多重保护功能，可精准匹配电机额定参数，避免电机因异常工况烧毁、损坏，同时保障电机回路及关联设备的运行安全，是工业电机运维、LOTO作业中不可忽视的关键隔离节点。

  电机作为工业生产的“动力心脏”，遍布各类生产线、风机、水泵、输送机等设备，电机保护器直接控制电机的启停、保护与复位，在电机检修、轴承更换、线圈维护、控制回路调试等作业中，若仅关停电机未对保护器进行上锁挂牌，极易出现人员误复位、误合闸、误启动电机，导致正在检修的设备突然运转，造成挤压、绞缠、触电等重大伤亡事故，因此电机回路LOTO作业必须同时锁定上级断路器+本级电机保护器，实现双重能量隔离，完全符合LOTO“彻底切断危险能量”的核心准则。

a.应用场景

    ⑴.通用工业电机场景：风机、水泵、空压机、输送机、搅拌机、冷却塔电机的保护与运维隔离，覆盖机械加工、食品、化工、建材等常规行业。

    ⑵.重载/特殊电机场景：破碎机、压缩机、轧机、起重设备电机、变频电机、伺服电机的专项保护，适配重载启动、频繁启停的恶劣工况。

    ⑶.自动化产线场景：自动化生产线、流水线电机、包装机、注塑机、数控机床主轴电机的控制与保护，适配高精度、连续运行的生产需求。

    ⑷.高危工况场景：矿山井下电机、化工防爆电机、潮湿车间排污泵电机、户外露天风机电机，适配粉尘、潮湿、防爆、户外等特殊环境。

    ⑸.设备维保场景：电机定期保养、轴承更换、线圈检修、控制回路调试、故障维修，是电机类设备LOTO作业的核心锁定节点。

b.锁具推荐

    ⑴.型号(小号)：CBL61-最大可钳尺寸为47.5mm;

    ⑵.型号(中号)：CBL62-最大可钳尺寸为53.5mm;

    ⑶.型号(大号)：CBL63-最大可钳尺寸为70mm；

五、美式插入式断路器

  美式插入式断路器，也常称美式插拔式断路器、美标塑壳插入式断路器，属于遵循北美电气标准（NEMA/UL标准）的专用配电保护器件，核心采用插拔式快装结构，区别于国产常规固定式、导轨式断路器，具备安装便捷、更换快速、分断性能稳定、防护适配性强的特点，兼具过载、短路、欠压保护基础功能，部分型号集成漏电、浪涌保护拓展功能，整体结构紧凑、适配美标配电箱/控制柜，是北美标准工业场景、外贸出口设备、外资在华工厂、船舶及特种车辆电气系统的常用配电部件。

  这类断路器多用于外资规范场景、特种设备回路，对安全合规要求严苛，一旦误操作不仅会引发触电、设备烧毁事故，还会违反美标LOTO安全规范，因此必须搭配专用插入式锁具实现物理锁定，严格落实国内外双重LOTO能量隔离要求，杜绝插拔、合闸类误操作风险。

a.应用场景

    ⑴.外资工业场景：北美外资在华工厂、美标规范车间、外贸出口工业设备的配电箱、控制柜，适配NEMA/UL电气标准的配电回路保护与LOTO隔离。

    ⑵.特种装备场景：船舶机舱、游艇电气系统、特种工程车辆、移动发电机组，适配紧凑空间快装需求，以及户外、颠簸工况的稳定配电与安全锁定。

    ⑶.外贸与出口场景：出口北美、拉美等美标适用地区的机电设备、生产线、配电成套设备，配套断路器的运维检修、出厂调试LOTO作业。

    ⑷.商业与工业备用场景：美标规格的备用电源、UPS回路、应急配电系统，以及数据中心、机房美标配电支路的维护、故障检修。

    ⑸.特殊工业工况：化工、石油行业美标防爆配电回路、户外临时美标配电装置，适配高合规、高安全要求的电气隔离场景。

b.锁具推荐

    ⑴.型号：CBL07-用于大多数单极美式插入式断路器；

    ⑵.型号：CBL32-S-可用于锁定手柄厚度≤11mm的断路器；

    ⑶.型号：CBL21-适用于单极美式插入式断路器；

六、总结

  断路器上锁，是工业电气 LOTO 上锁挂牌制度的核心环节，直接关系到电气作业人员的生命安全、企业配电系统的稳定运行及安全生产责任落实。其核心目的，就是通过 LOTO 规范下的物理隔离与责任管理，阻断断路器背后的电气危险能量，规避人为误合闸操作风险，筑牢工业电气安全的第一道防线。

  LOTO 视角下，断路器锁的核心作用（工业安全必备）断路器锁是 LOTO 上锁挂牌流程中，专门用于隔离断路器电气能量源的专用锁具，其核心作用是通过物理锁定，将断路器牢牢固定在分闸状态，阻断电气能量传输，同时配合警示挂牌，明确作业状态，从根本上规避误合闸操作风险，这与 LOTO“物理隔离 + 醒目警示” 的核心要求高度契合。结合工业现场实操场景，断路器锁的具体作用可分为以下 4 点，均围绕 LOTO 安全规范展开：

  能量隔离，阻断电气危险源头在电气设备检修、配电系统维护、线路改造等需要执行 LOTO 流程的作业中，断路器是电气能量源的关键控制节点。断路器锁通过专用锁定结构，将断路器操作手柄 / 按钮锁定为不可合闸状态，彻底切断上游电源与下游设备 / 线路的连接，实现电气能量的有效隔离 —— 这是 LOTO 流程中 “能量隔离” 环节的关键操作，也是避免设备误启动、电气短路、触电等事故的核心手段。不同于普通挂锁，断路器锁专为断路器结构设计，贴合操作部件尺寸与形态，锁定后无法随意拆卸，确保隔离的可靠性，符合 LOTO 锁具 “专人专用、不可替代” 的要求。

  警示提醒，明确 LOTO 作业状态断路器锁的使用需严格遵循 LOTO“上锁 + 挂牌” 双重防护原则，锁具本身可搭配警示挂牌，标注 “正在检修，禁止合闸”“上锁人姓名及联系方式”“作业时间” 等关键信息，清晰告知现场所有人员，该配电节点处于 LOTO 作业状态，严禁擅自操作断路器。这种可视化警示，能够有效避免无关人员因疏忽、不知情而误合闸，填补了 “仅挂牌不锁闭” 的安全漏洞，符合 LOTO“警示优先、物理防护为辅” 的执行逻辑，同时也规避了仅挂牌可能引发的法律责任风险。

  规范管理，落实 LOTO 责任到人LOTO 流程的核心原则之一是 “谁上锁、谁解锁”，断路器锁作为专用 LOTO 锁具，通常采用 “一人一锁一钥匙” 的管理模式，钥匙由上锁人专属保管，不可复制、不可转借。这种设计能够明确 LOTO 作业的责任人，确保只有完成检修作业、确认无安全隐患后，由上锁人本人拆除锁具、解锁断路器，避免出现 “多人操作、责任不清” 的混乱局面，实现 LOTO 作业的全程可追溯，符合工业安全管理的规范化要求。某机械厂曾因使用普通挂锁替代专用断路器锁，检修中挂锁脱落导致断路器误合闸，造成两名电工触电受伤，这也凸显了断路器锁在 LOTO 管理中的必要性。

  适配工业场景，提升 LOTO 执行效率工业现场环境复杂，多存在粉尘、油污、潮湿、高低温等恶劣条件，断路器锁采用高强度工程塑料、不锈钢、合金等耐用材质，具备抗冲击、耐油、耐腐蚀、耐高低温的特性，能够适应各类工业场景的使用需求。同时，断路器锁的操作便捷，无需复杂专业工具，上锁、解锁效率高，可快速完成 LOTO 流程中的电气能量隔离操作，避免因锁具操作繁琐而延误作业，兼顾了安全性与实操性，助力企业高效落实 LOTO 制度。

七、FAQ 行业常见疑问：关于断路器上锁的高频解答

问Q1：只有电气检修作业时，断路器才需要上锁吗？

答A1：凡是涉及 “配电系统停机、电气能量隔离” 的场景，都需要对断路器上锁，核心场景包括：电气设备检修、配电线路改造、设备安装调试、断路器及配电部件更换，以及配电系统长期停用、闲置时。比如，长期闲置的车间配电系统，若不锁定总断路器，可能被误合闸导致闲置设备通电老化，甚至引发短路故障，因此需通过断路器锁锁定，落实 LOTO 防护要求。

问Q2：断路器上锁后，还需要做其他防护措施吗？

答A2：需要，断路器上锁是 LOTO 流程的一部分，还需配合 3 点核心防护措施：

① 悬挂 LOTO 警示挂牌，在锁具、配电柜门、作业现场三重明确作业状态和责任人；

② 用专业验电仪器验证电气能量已有效隔离，对裸露触点逐一检测，避免 “虚隔离”；

③ 设置专职电气安全监护人，全程监护作业现场，发现锁具松动、挂牌脱落、无关人员靠近等情况，立即停止作业，重新落实防护措施。

问Q3：多人共同作业时，断路器锁该如何使用？

答A3：多人共同作业时，需采用 LOTO “集体锁箱” 模式，具体操作如下：

① 准备一个集体锁箱，将待隔离的断路器用一把设备专用锁来锁定，设备锁的钥匙放入集体锁箱；

② 参与作业的每一位人员，将自己的个人安全挂锁锁在集体锁箱上，钥匙由本人专属保管；

③ 作业期间，任何人不得擅自拆除他人的个人锁具，也不得打开集体锁箱；

④ 只有所有作业人员完成各自的检修任务，确认无安全隐患后，各自拆除自己的个人锁具；

⑤ 当集体锁箱上的所有个人锁具全部拆除后，由现场负责人打开集体锁箱，取出设备锁钥匙，拆除断路器锁，解锁设备，完成 LOTO 作业。这种模式能确保所有作业人员都确认作业完成后，才能合闸，避免单人擅自解锁引发安全事故。

问Q4：LOTO 作业中，断路器锁无法解锁，该如何处理？

答A4：遇到断路器锁无法解锁的情况，严禁使用暴力工具强行拆卸（强行拆卸可能损坏断路器操作机构，甚至导致电气能量意外释放），正确处理步骤如下：

① 确认上锁人身份，由上锁人本人尝试解锁，检查钥匙是否正确、锁芯是否有卡顿，若为锁芯卡顿，可涂抹少量专用绝缘润滑油，轻轻转动钥匙尝试解锁；

② 若仍无法解锁，立即通知现场安全主管和电气维修人员，说明情况，严禁擅自处理；

③ 维修人员到场后，需先再次验证电气能量已有效隔离（用验电器检测上下游无电），然后采用专用工具，在不损坏断路器和锁具的前提下，进行解锁处理；

④ 解锁后，检查断路器锁的损坏原因，及时维修或更换，并做好记录，避免后续再次出现类似问题。

问Q5：断路器的操作按钮 / 手柄可以直接作为上锁点吗？设备的启动开关能否替代断路器上锁？

答A5：断路器的正规操作手柄 / 合闸按钮可作为核心上锁点，但需使用专用适配锁具实现牢固锁定；设备的启动 / 停止开关绝对不可作为上锁点，必须在上一级断路器 / 配电控制点上锁挂牌。原因在于，设备启动开关仅为设备局部控制节点，无法彻底切断设备的电气能量源，若仅锁定启动开关，上游断路器误合闸仍会导致设备通电，引发安全事故，因此必须在上级配电端的断路器处落实 LOTO 上锁挂牌要求。

问Q6：户外、潮湿环境下的断路器，上锁挂牌有哪些特殊要求？

答A6：户外、潮湿环境下的断路器 LOTO 作业，核心是选用高防护等级的锁具和防护措施，具体要求如下：

① 选择具备防水、防腐蚀、抗老化特性的断路器锁，优先采用不锈钢 + 防水工程塑料复合材质的锁具，避免雨水、湿气导致锁具生锈卡死；

② 警示挂牌选用防水 PVC 材质，挂牌信息采用激光刻印，防止雨水冲刷导致信息模糊；

③ 上锁后，在锁具及断路器操作处套上防水保护套，避免雨水、粉尘进入锁具和断路器内部；

④ 验电操作时，使用防水型验电仪器，作业人员佩戴防水绝缘防护装备，确保验电及作业安全；

⑤ 作业完成后，及时拆除锁具并做好清洁、干燥处理，收纳于干燥环境中，延长锁具使用寿命。
